Substituição da Cabeça de Impressão

Se o LCD indicar a necessidade de substituir a cabeça de impressão ou se instruído pelo seu revendedor Canon, substitua a cabeça de impressão.

Cabeças de impressão compatíveis

Para detalhes sobre a compatibilidade da cabeça de impressão, consulte Cabeça de impressão.

Precauções ao manusear a cabeça de impressão

Siga as seguintes precauções ao manusear a cabeça de impressão.

Cuidado

Por segurança, mantenha a cabeça de impressão fora do alcance de crianças.
Se houver ingestão acidental de tinta, consulte um médico imediatamente.
Não toque na cabeça de impressão imediatamente após a impressão. A cabeça de impressão fica extremamente quente e há risco de queimaduras.

Importante

Pode haver tinta ao redor dos ejetores da cabeça de impressão removida. Manuseie a cabeça de impressão com cuidado durante a substituição. A tinta pode manchar as roupas.
Abra a bolsa da cabeça de impressão somente imediatamente antes da instalação. Depois de remover a cabeça de impressão da bolsa, instale-a imediatamente. Se a cabeça de impressão for deixada como está depois que a bolsa é aberta, os ejetores poderão secar, o que pode afetar a qualidade da impressão.

Como substituir a cabeça de impressão

Cuidado

Ao substituir a cabeça de impressão imediatamente após a impressão, aguarde alguns minutos antes de substitui-la. As partes metálicas da cabeça de impressão ficam quentes durante a impressão e haverá risco de queimadura se essas partes forem tocadas.

Importante

Suas mãos podem ficar sujas durante a substituição da cabeça de impressão. Utilize as luvas fornecidas na caixa com a nova cabeça de impressão para substituir.

Nota

Prepare um novo cartucho de tinta quando os níveis de tinta estiverem baixos.
Prepare um novo cartucho de manutenção quando a capacidade restante do cartucho de manutenção estiver baixa.

Assista ao filme

Selecione Manutenção (Maintenance) na tela inicial.
Selecione Substituição da cabeça (Head Replacement).

A tela Confirmação será exibida.
Confirme a mensagem, selecione Iniciar (Start).

Importante
- Se o cartucho de manutenção não tiver espaço suficiente, será exibida uma mensagem solicitando que você substitua o cartucho de manutenção. Siga as instruções da mensagem para substituir o cartucho de manutenção. Se essa mensagem for exibida, você não poderá usar a impressora até ele ser substituído por um novo.
  - Substituição do cartucho de manutenção
- Se não houver tinta suficiente nos tanques de tinta, será exibida uma mensagem solicitando que você substitua tanques de tinta. Siga as instruções da mensagem para substituir o cartucho de tinta. Se essa mensagem for exibida, você não poderá usar a impressora até ele ser substituído por um cartucho novo.
  - Substituindo Cartuchos de Tinta
Quando uma mensagem for exibida, abra a tampa superior.

A tinta é injetada. Isso leva cerca de 6 a 7 minutos.

Após a tinta ser injetada, o suporte da cabeça de impressão (A) se moverá para a posição de substituição, e instruções para a substituição serão exibidas no LCD.

Importante
- Enquanto a tinta estiver sendo injetada, sempre siga as precauções abaixo. Caso contrário, a injeção poderá ser interrompida e iniciada novamente, fazendo com que a impressora consuma mais tinta.
  - Não desconecte a impressora da tomada para desligar a energia.
  - Não abra o tampa do tanque.
  - Não abra a tampa de manutenção.
  - Não mova nem levante a impressora.
- Não feche a tampa superior até a substituição da cabeça de impressão terminar.
Puxe para frente a alavanca acoplada (C) enquanto pressiona o botão Bloquear (Lock) (B) conforme indicado pela seta na figura abaixo.

Importante
- Não toque no filme limpo (D) ou na cinta branca (E). Se você sujar ou arranhar essas peças ao tocá-las com um papel ou com a mão, isso pode danificar a impressora.
Abra a alavanca de bloqueio da cabeça de impressão (F) completamente até ela parar.
Remova a cabeça de impressão pela alça (G).

Importante
- Nunca toque nos contatos de metal (H) do suporte da cabeça de impressão. Além disso, não permita a aderência de nenhuma sujeira aos contatos de metal do suporte da cabeça de impressão. Isso pode danificar a impressora.
Nota
- Descarte a cabeça de impressão usada de acordo com os regulamentos locais.
Abra a embalagem que contém a nova cabeça de impressão.

Retire o compartimento da cabeça da embalagem e remova a fita.
Levante a cabeça de impressão pela alça e remova as tampas de proteção (I) direita e esquerda.

Importante
- Sempre segure a cabeça de impressão pela alça. Nunca toque nos ejetores (J) nem nos contatos metálicos (K). Isso pode danificar a cabeça de impressão e afetar a qualidade da impressão.
- Nunca toque na seção de alimentação da tinta (L). Isso pode causar problemas de impressão.
- A superfície interna da tampa de proteção é revestida com tinta para proteger os ejetores. Tome cuidado para não tocar nessas superfícies ao remover as tampas.
- A cabeça de impressão contém tinta para proteger os ejetores. Recomendamos remover a tampa de proteção segurando-a sobre o compartimento da cabeça que continha a cabeça de impressão ou de outra forma mantendo-a afastada com segurança dos outros itens para evitar derramamento de tinta e manchas em roupas ou nas áreas ao redor. Se a tinta for derramada acidentalmente, remova a tinta com um pano seco.
- Se precisar colocar a cabeça de impressão em outro lugar temporariamente antes da instalação, coloque-a no compartimento da cabeça na mesma orientação. Colocá-la voltada para baixo pode danificar os ejetores ou os contatos metálicos, afetando a qualidade da impressão.
- Não conecte novamente as tampas de proteção. Descarte-as de acordo com os regulamentos locais.

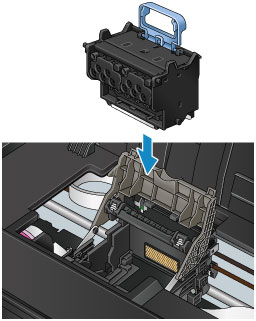

Empurre cuidadosamente a cabeça de impressão com firmeza, garantindo que os ejetores, os contatos metálicos e a seção de alimentação de tinta não toquem no suporte da cabeça de impressão.
Feche a alavanca de bloqueio da cabeça de impressão.
Feche a alavanca acoplada até ouvir um clique.
Feche a tampa superior.

A impressora agora é enchida com tinta. Isso leva cerca de 16 a 17 minutos.

Após o enchimento da impressora, a tela de confirmação é exibida.

Siga as instruções na mensagem exibida no LCD para ajustar a posição da cabeça de impressão.

Importante
- Durante o enchimento da tinta, nunca remova o cartucho de tinta ou o cartucho de manutenção. Tinta pode vazar.
- Enquanto a tinta estiver sendo enchida, sempre siga as precauções abaixo. Caso contrário, o enchimento de tinta poderá ser interrompido e iniciado novamente, fazendo com que a impressora consuma mais tinta.
  - Não desconecte a impressora da tomada para desligar a energia.
  - Não abra o tampa do tanque.
  - Não abra a tampa de manutenção.
  - Não mova nem levante a impressora.

Nota

Após a substituição da cabeça de impressão, execute a calibração de cor.
- Realizar calibração de cor
